Установка парктроника своими руками: советы и рекомендации

Парковочные датчики, или парктроники, стали незаменимыми помощниками для водителей в условиях тесных городских улиц и дворов. Они помогают избежать столкновений, экономят нервы и защищают кузов автомобиля от лишних повреждений. Несмотря на то, что многие современные авто уже оснащаются такими системами с завода, владельцы более ранних моделей всё чаще устанавливают датчики парковки самостоятельно.
Самостоятельная установка парктроника — это реальная задача даже для автолюбителя без особого опыта. Главное — понимать принцип работы системы, иметь под рукой нужные инструменты и следовать проверенной инструкции. В этой статье мы подробно расскажем, как правильно установить датчики парковки своими руками, на что обратить внимание и как избежать ошибок при установке парковочных датчиков.

Что нужно для установки датчиков парковки

Прежде чем приступать к монтажу парктроника, стоит подготовить инструменты и материалы, которые вам будут нужны в ходе установочных работ. Это значительно сэкономит время в последующем.

В первую очередь подготовьте комплект:

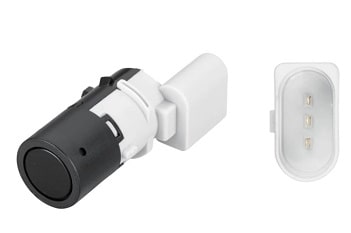

• Ультразвуковые датчики (2, 4 или 6 штук — в зависимости от модели);
• Блок управления;
• Соединительные провода;
• Дисплей или звуковой модуль (зуммер);
• Корончатое сверло (его еще называют кольцевое сверло, кольцевая фреза) для установки датчиков.

Для установки также будут необходимы инструменты:

1. Дрель с соответствующей насадкой (обычно 18–22 мм);
2. Тестер (мультиметр) — для проверки соединений и питания;
3. Отвёртки, плоскогубцы, канцелярский нож.

Чтобы установка была аккуратной и надёжной приготовьте также вспомогательные материалы

• Изолента или термоусадка — для изоляции соединений;
• Пластиковые хомуты — для фиксации проводки;
• Автомобильный герметик — для защиты от влаги при необходимости;
• Двусторонний скотч — для крепления блока управления или зуммера.

Убедитесь, что у вас есть доступ к аккумулятору и проводке заднего хода — это понадобится при подключении питания к системе.

Выбор места для установки датчиков

Выбирая место размещения датчика, учитывайте следующие моменты: 1) не располагайте их слишком низко — датчики могут "видеть" дорогу, 2) не устанавливайте их на изгибах — это ухудшает точность измерения, и 3) проверьте, чтобы внутри бампера было достаточно пространства для установки не только датчиков, но проводки.

Как сделать разметку

1. Очистите поверхность бампера.
2. Измерьте и отметьте центральную точку бампера.
3. Отложите равные расстояния от центра к краям — согласно схеме, приведённой в инструкции к парктронику.
4. Проверьте, чтобы за местом сверления не было усилителей, балок или топливных трубок.

Установка и подключение системы

Когда место установки определено и размечено, можно переходить к монтажу датчиков и подключению всей системы. Работу стоит выполнять аккуратно, соблюдая полярность и следуя инструкции производителя парковочных датчиков.

Установка датчиков в бампер

1. Просверлите отверстия в размеченных точках с помощью коронки, идущей в комплекте.
2. Очистите края отверстий от заусенцев, чтобы не повредить датчики при установке.
3. Вставьте датчики до щелчка — они должны сидеть плотно, но без усилия.
4. Проверьте направление — большинство датчиков имеют метки “верх/низ” (особенно угловые).

Подключение проводки

1. Протяните провода от датчиков внутрь багажника через штатные отверстия или просверленное технологическое.
2. Зафиксируйте кабели пластиковыми хомутами, чтобы они не болтались и не перетирались.
3. Подключите провода к блоку управления, согласно инструкции (обычно маркируются: R1, R2, L1, L2 и т.д.).
4. Подключите питание к проводам заднего хода:
• “+” к проводу фонаря заднего хода (чтобы система включалась при включении задней передачи);
• “−” — на массу кузова.

Установка дисплея или зуммера

Дисплей обычно крепится на переднюю панель салона или зеркало заднего вида. Зуммер размещают в любом удобном месте, где его хорошо слышно. Наиболее распространенным местом расположения является место под приборной панелью. Звук сигнала нужно настроить "под себя", чтобы не было слишком громко. При подключении строго придерживайтесь рекомендаций производителя датчиков и схемы подключения из комплекта.

Перед завершением подключения сонаров стоит проверить срабатывание датчиков парковки при включении задней передачи и убедиться в их корректной реакции на препятствия. Если все-таки ошибки были вами обнаружены, их стоит исправить. В следующей главе мы рассмотрим типичные ошибки, которые допускают автомобилисты при самостоятельной установке парктроников.

Типичные ошибки при установке датчиков парковки

Даже при наличии подробной инструкции пользователи часто допускают ошибки, из-за которых парктроник работает неправильно или не работает вовсе. Ниже — самые распространённые проблемы и советы, как их избежать.

Ошибка №1: Слишком низкая или высокая установка датчиков
Проблема: Датчики "видят" землю или, наоборот, не фиксируют препятствия вблизи.
Решение: Устанавливайте датчики на высоте 40–60 см от земли, строго по горизонтали.

Ошибка №2: Монтаж на изгибах и рельефных участках бампера
• Проблема: Искажается сигнал, возникают ложные срабатывания.
Решение: Выбирайте максимально ровные, гладкие участки бампера.

Ошибка №3: Неправильная ориентация датчиков
• Проблема: Датчики "смотрят" вверх или вбок, теряя точность.
Решение: Следите за метками “TOP” или “UP” при установке. Угловые датчики должны быть направлены строго наружу.

Ошибка №4: Слабая фиксация проводов
• Проблема: Проводка перетирается, замыкает или отходит.
Решение: Используйте пластиковые хомуты, изоляцию, герметик — надёжно крепите все соединения.

Ошибка №5: Подключение к неправильному источнику питания
• Проблема: Система включается не вовремя или не включается вообще.
Решение: Подключайте “+” к проводу фонаря заднего хода, “−” — к надёжной массе.

Ошибка №6: Отсутствие проверки перед сборкой
• Проблема: Приходится разбирать всё заново после окончательной сборки.
Решение: Проверьте работу каждого датчика и сигнала до сборки панели и бампера.

Заключение

Установка датчиков парковки своими руками — задача посильная даже для автомобилиста без большого опыта. Главное — тщательно подготовиться, следовать инструкции и не спешить. Правильный монтаж обеспечит надёжную работу системы и избавит вас от лишних нервов при парковке.

Помните:

• Работайте аккуратно и не пренебрегайте проверками на каждом этапе.
• Уделите внимание выбору места и качеству соединений.
• Даже простая система с четырьмя датчиками значительно улучшает безопасность и комфорт при езде задним ходом.

Своевременно установленный и правильно подключённый парктроник — это не просто удобство, а реальное снижение риска столкновений и повреждений. Удачной установки и безопасных парковок!
